Электроснабжение торгового центра и строительство ПС 6/0,4 кВ
30 сентября 2014
Описание объекта.
Торгово-Офисный Комплекс расположен на пересечении одних из главных городских магистралей города улицы Калинина и проспекта Мира. Торгово-Офисный Комплекс представляет собой современное здание с развитой инфраструктурой и благоустроенной территорией с удобной гостевой парковкой.

Характеристика работ.
Врезка в существующую кабельную линию 6 кВ, проектирование и строительство подстанции 6/0,4 кВ с двумя силовыми трансформаторами ТМГ-400/6/0,4, неутепленного исполнения (киоск 2-х модульный), прокладка кабельной линии 0,4 кВ, проектирование и монтаж электрощитовой.

Описание работы.

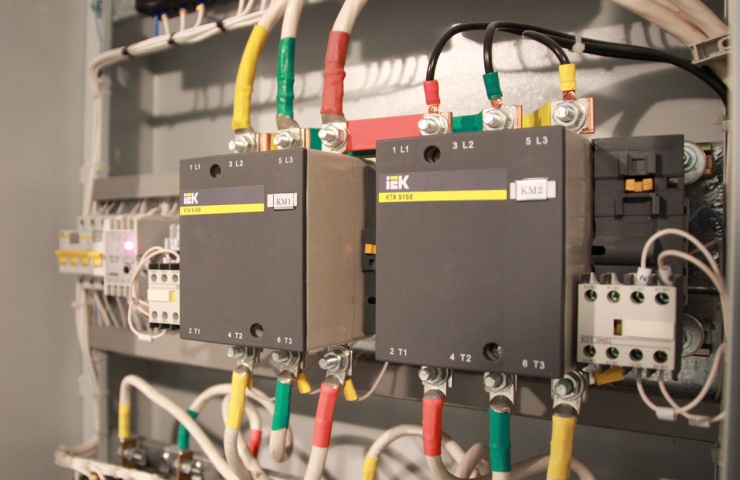

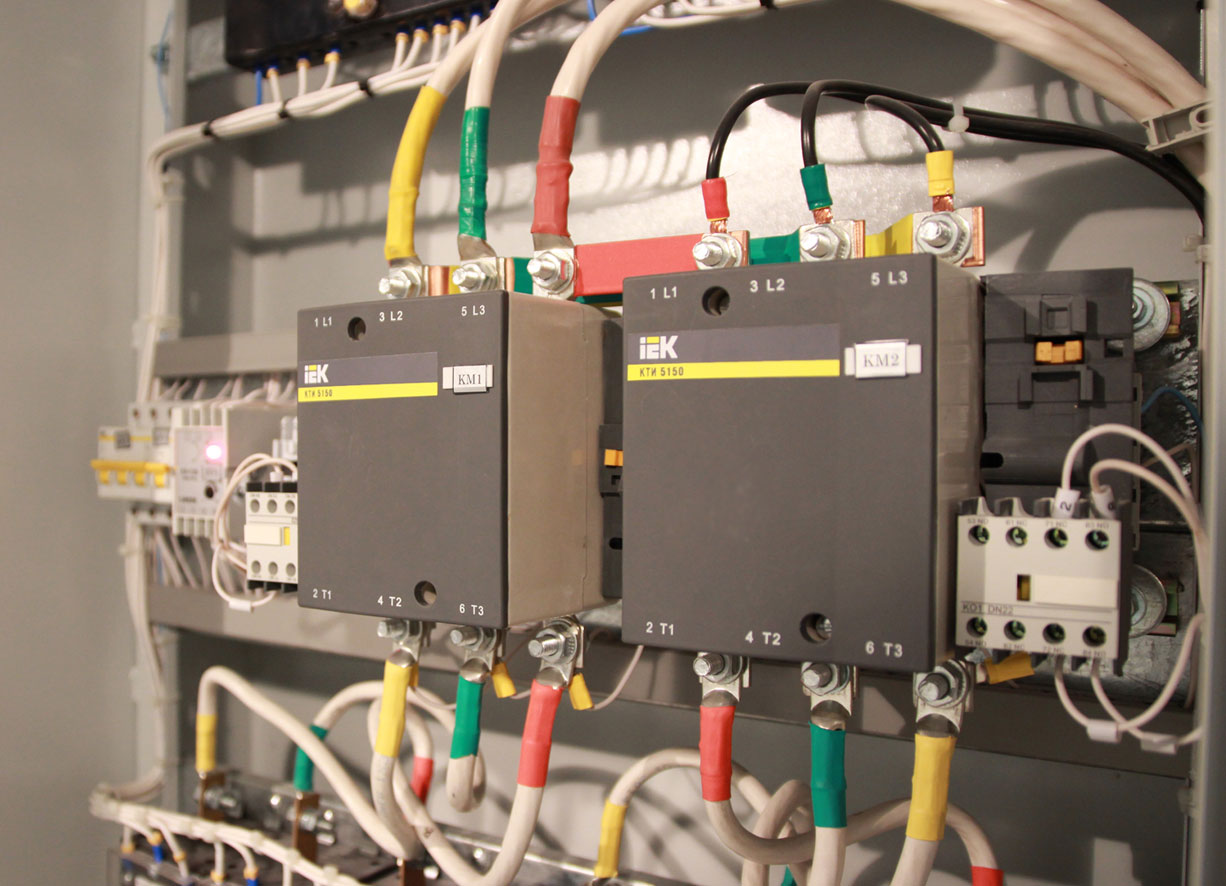

В ходе реализации проекта был разработан проект ПС с силовыми трансформаторами ТМГ 6/0,4 кВ под размеры заказчика. Распределительное устройство высокого напряжение выполнено на основе КСО. Распределительное устройство низкого напряжения выполнено из панелей ЩО70, секционирование на основе ЩО и шкафа АВР.

Полный цикл работ включал в себя земляные работы, выполнение работ по горизонтально-направленному бурению - ГНБ, прокладку силовой кабельной линии 0,4 кВ до щитовой здания торгового центра, поставку и монтаж щитового оборудования и пуско-наладочные работы.

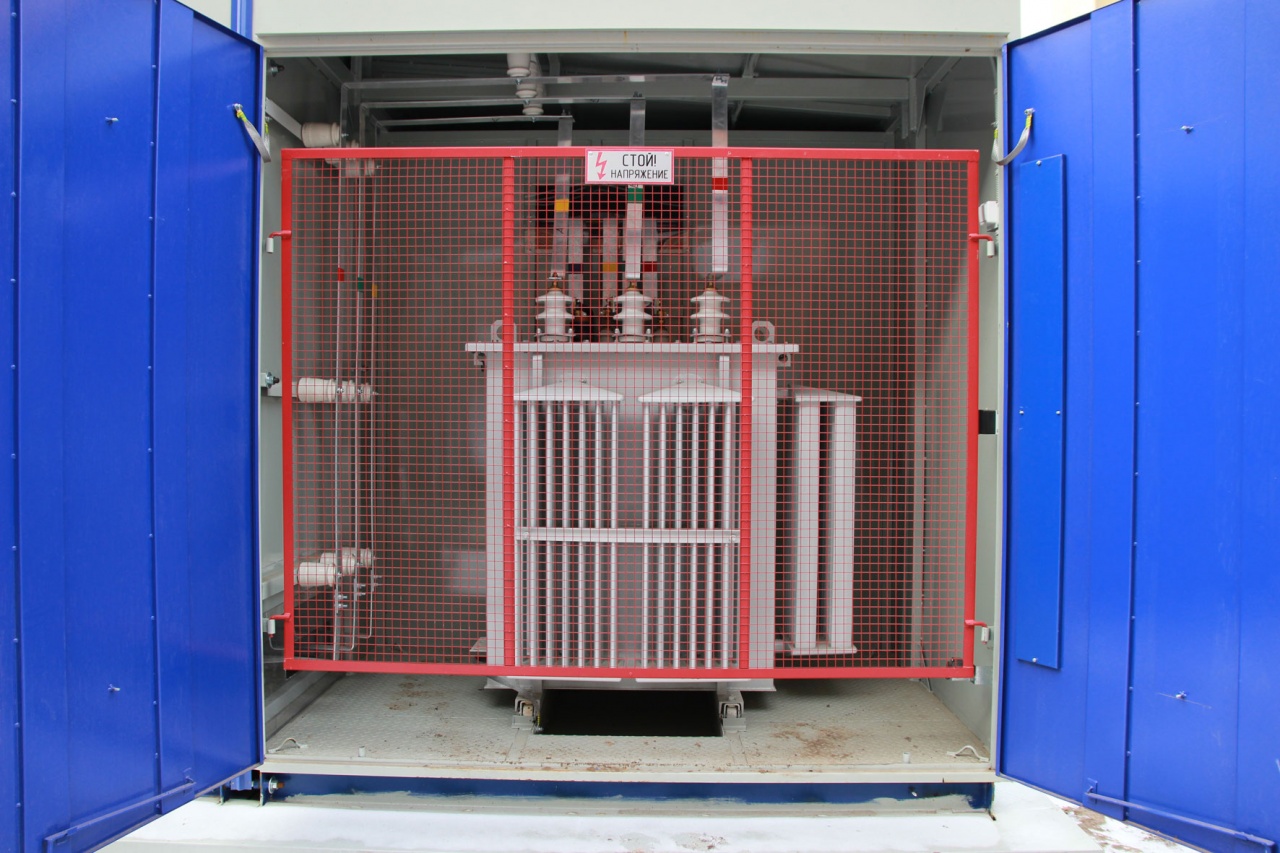

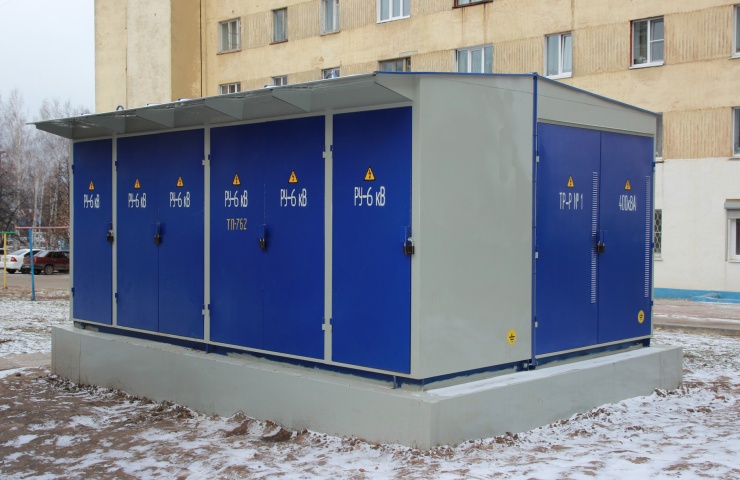

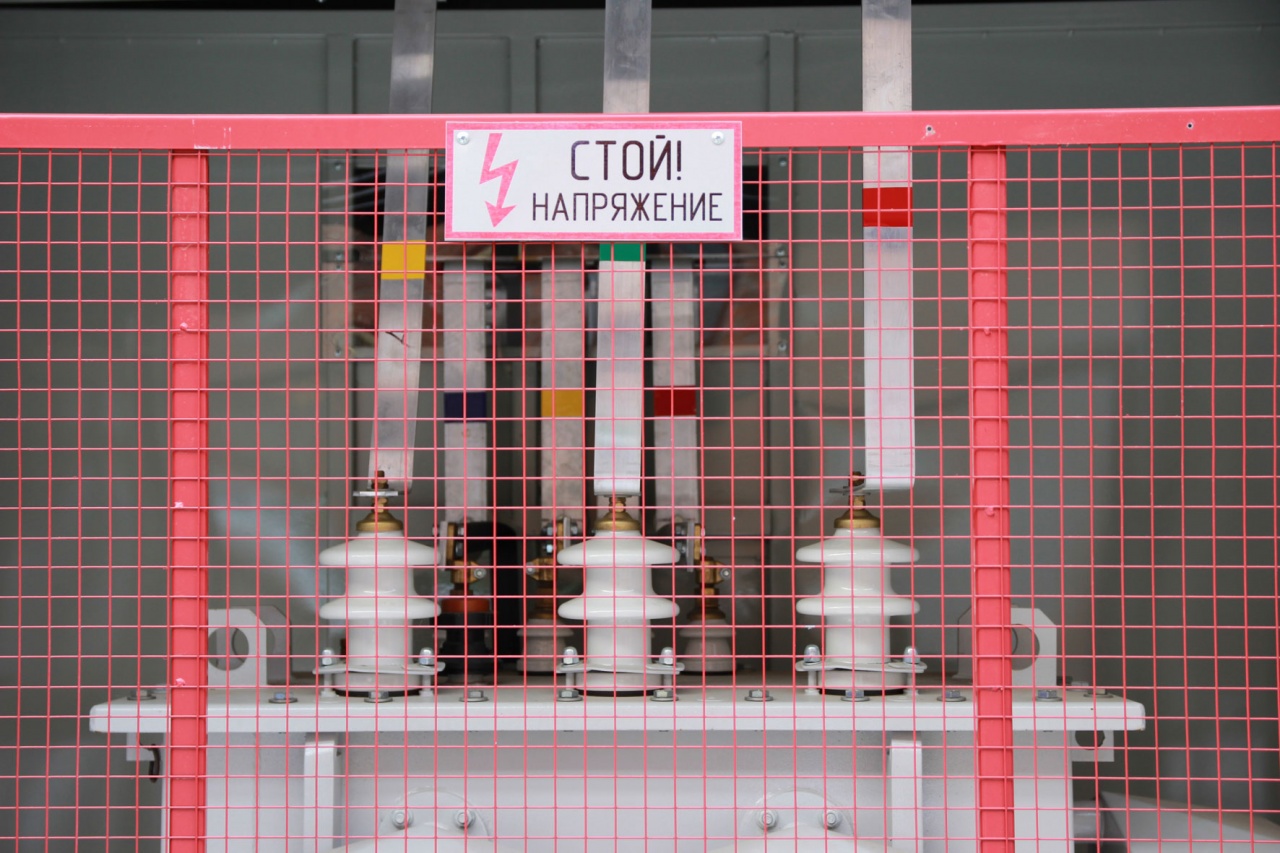

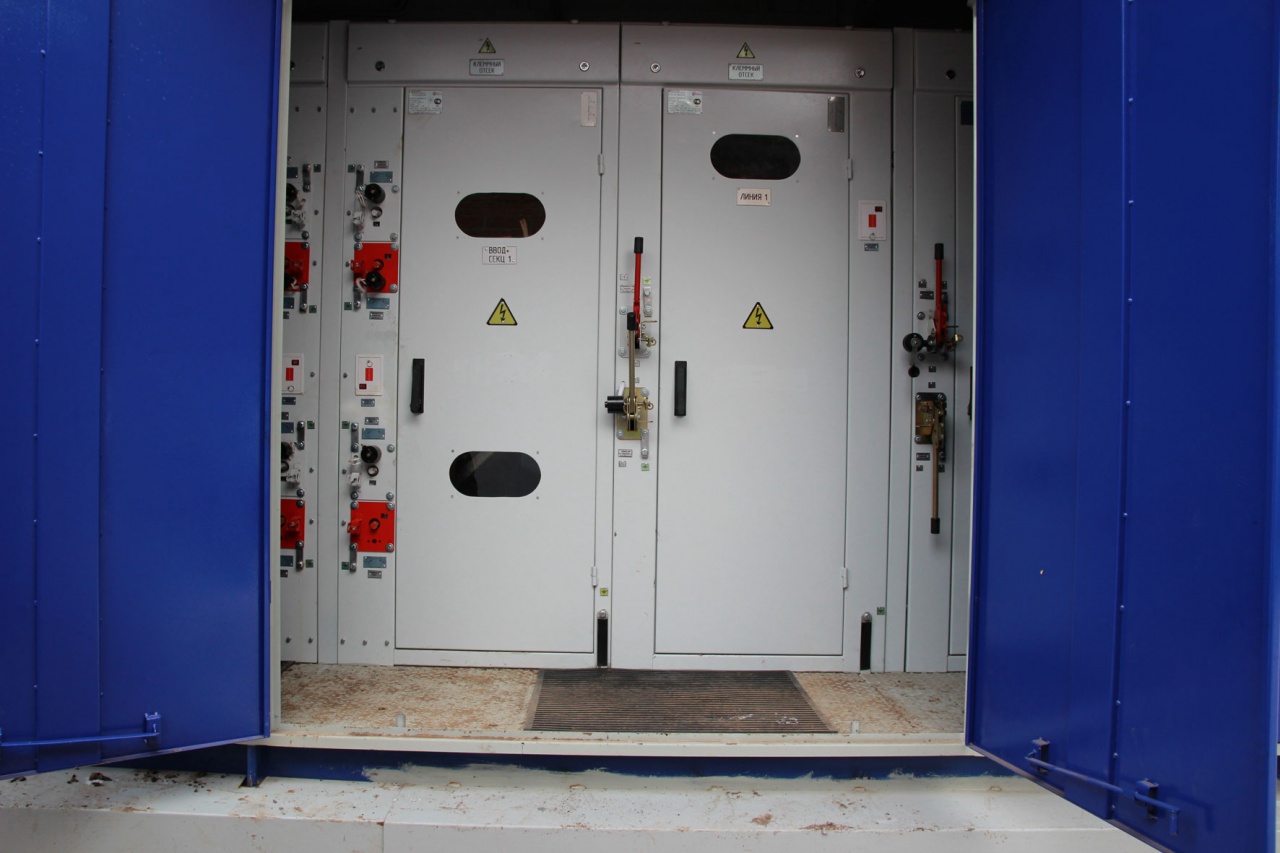

Подстанция:
Электроснабжение торгового центра и строительство ПС 6/0,4 кВ
Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ

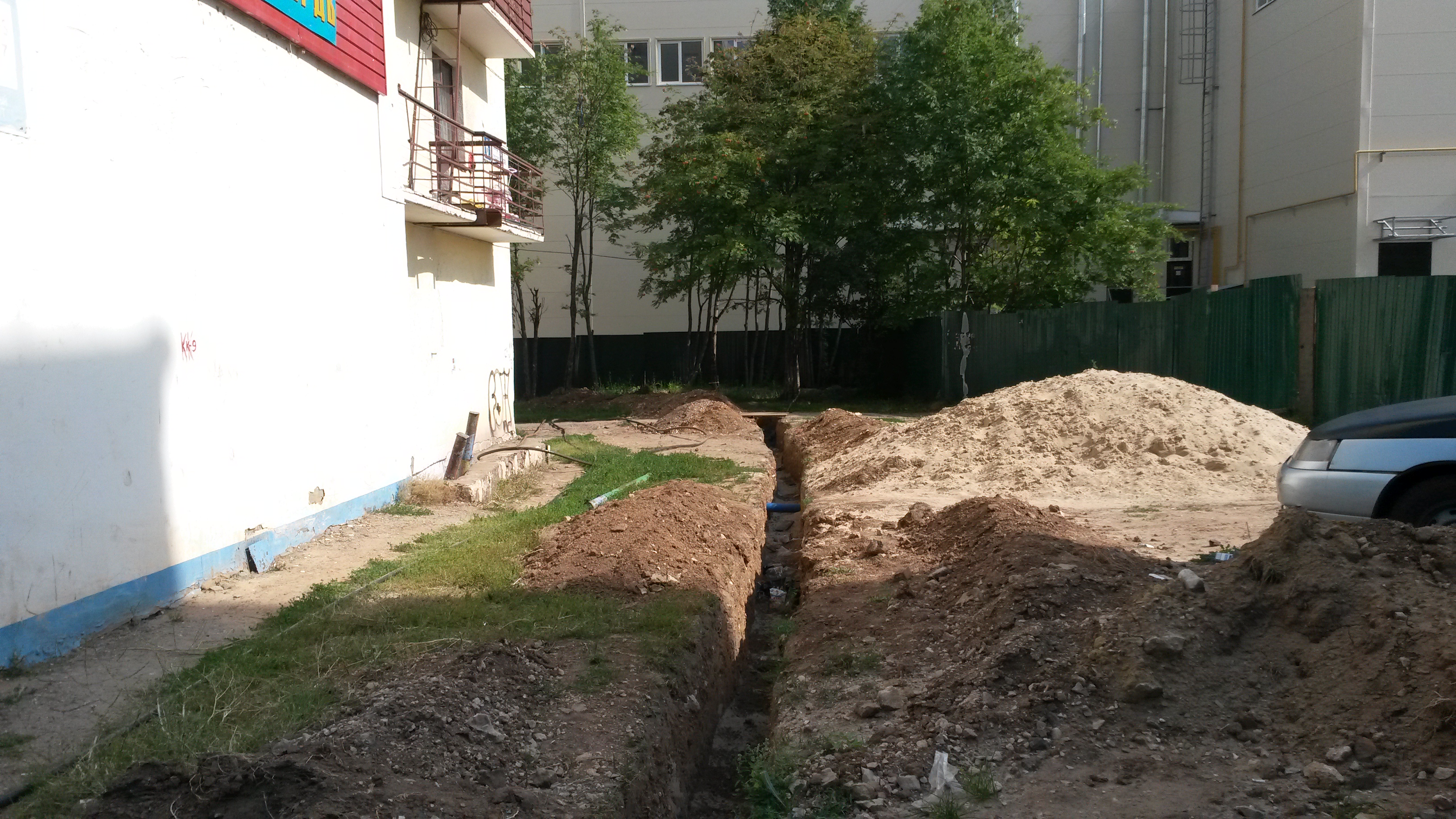

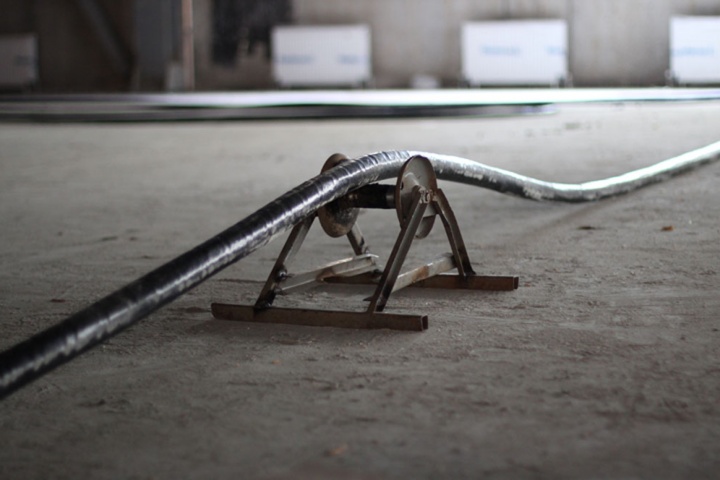

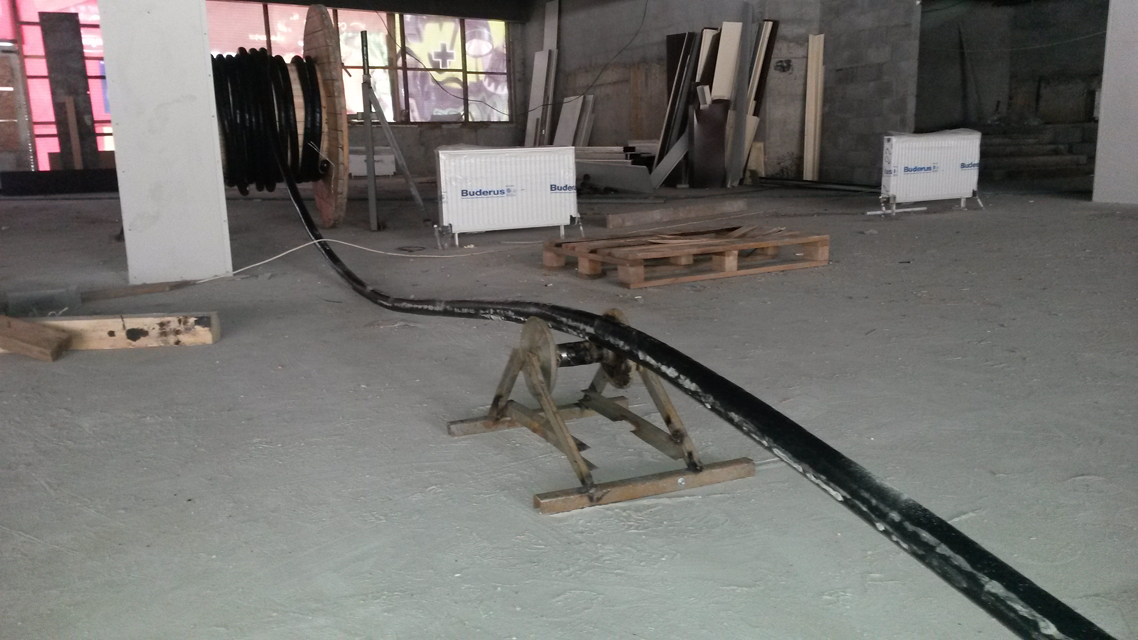

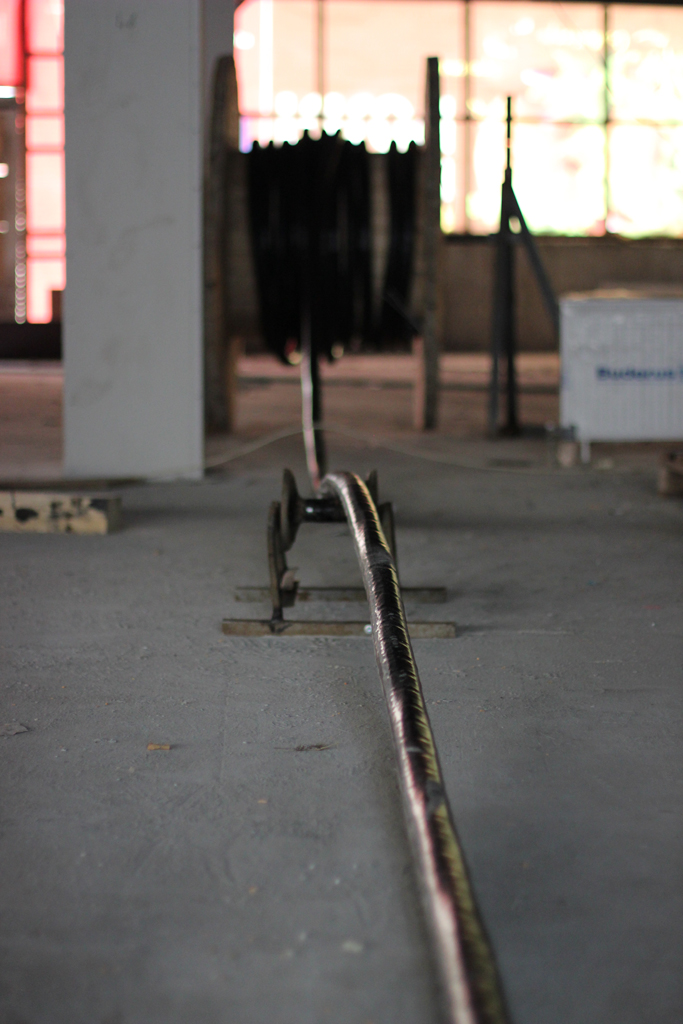

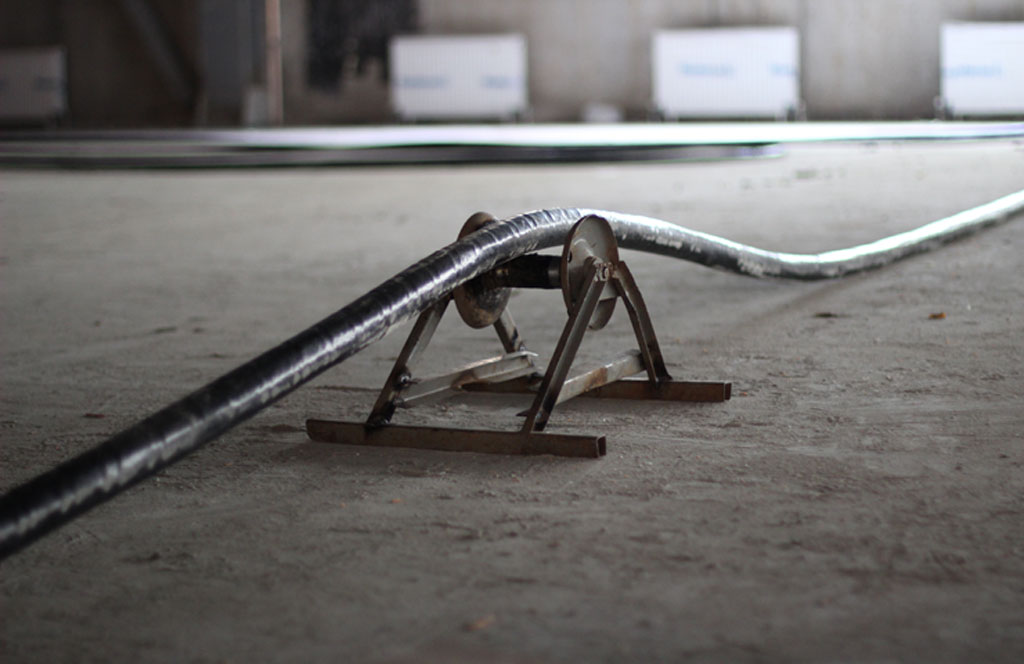

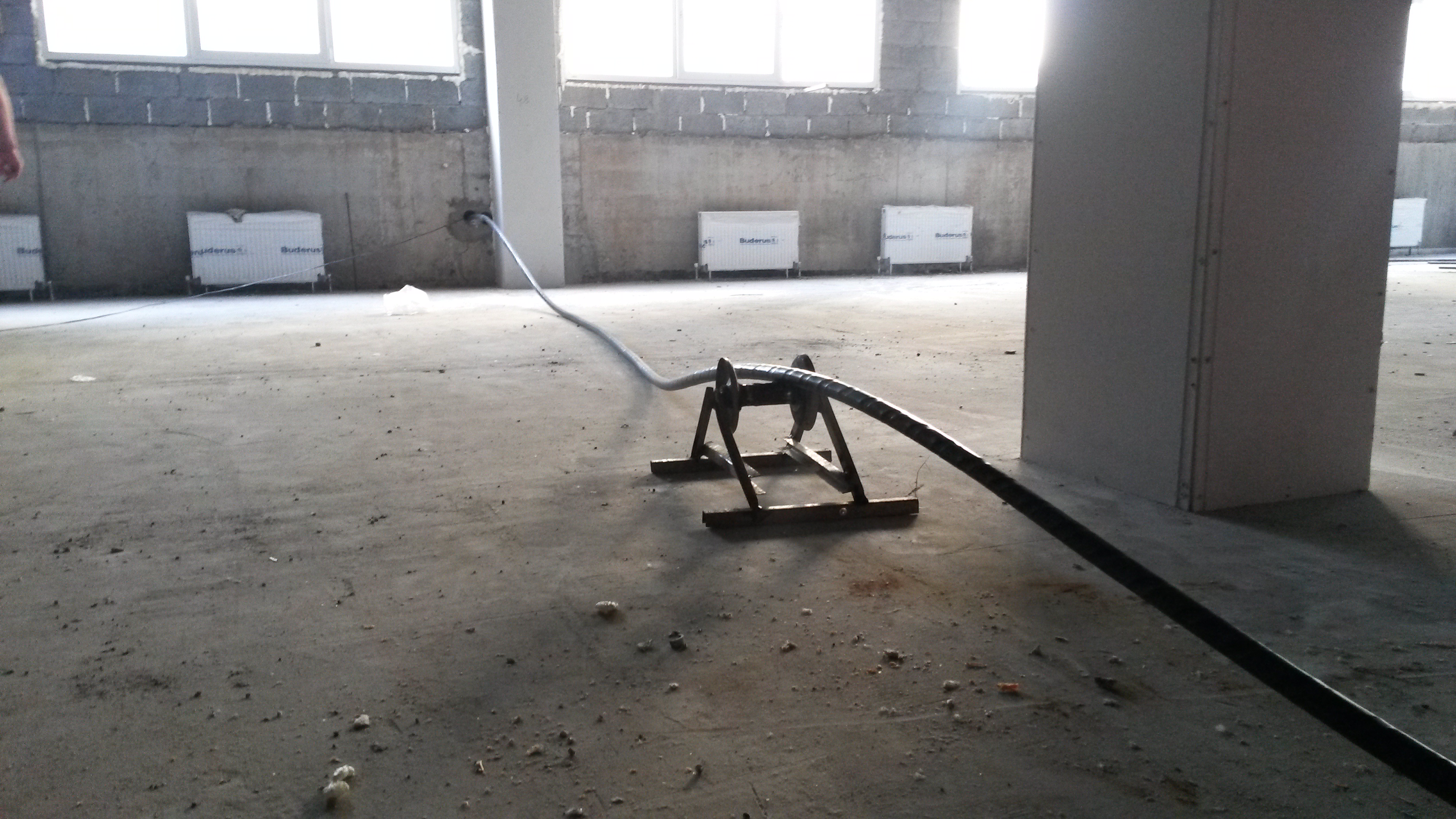

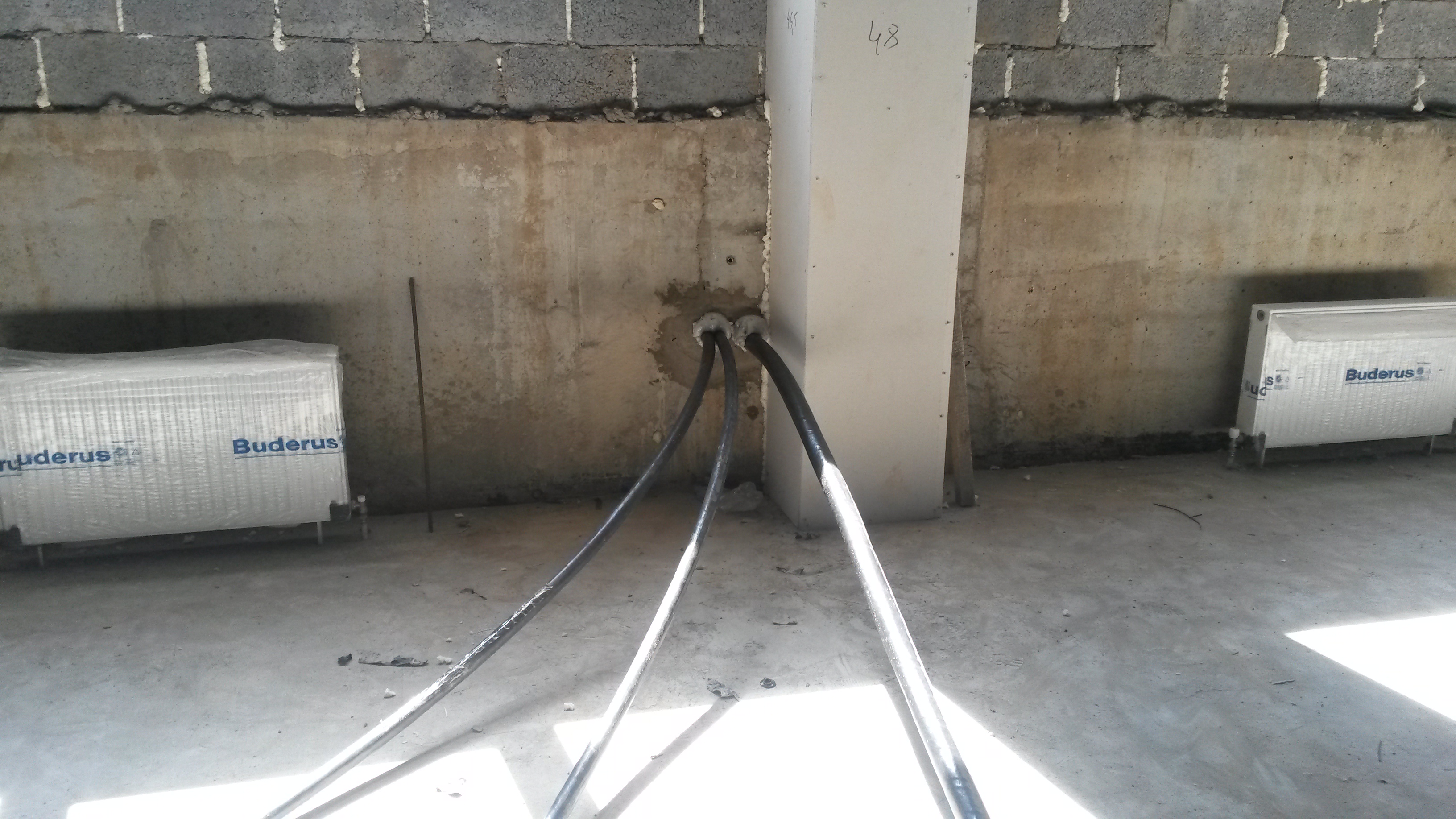

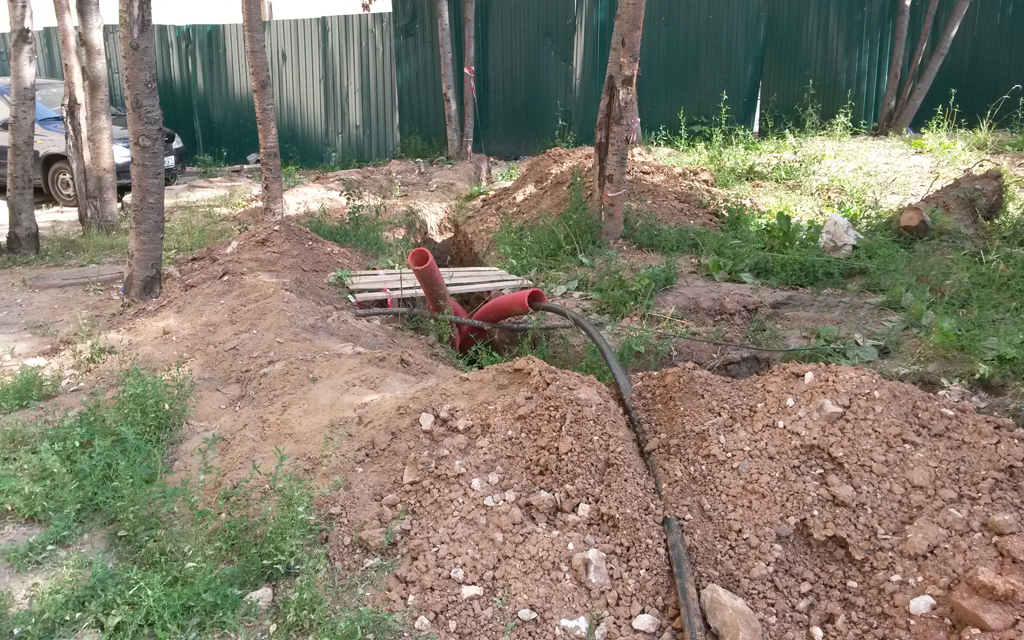

Прокладка кабельной линии 0,4 кВ:
Электроснабжение торгового центра и строительство ПС 6/0,4 кВ
Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ

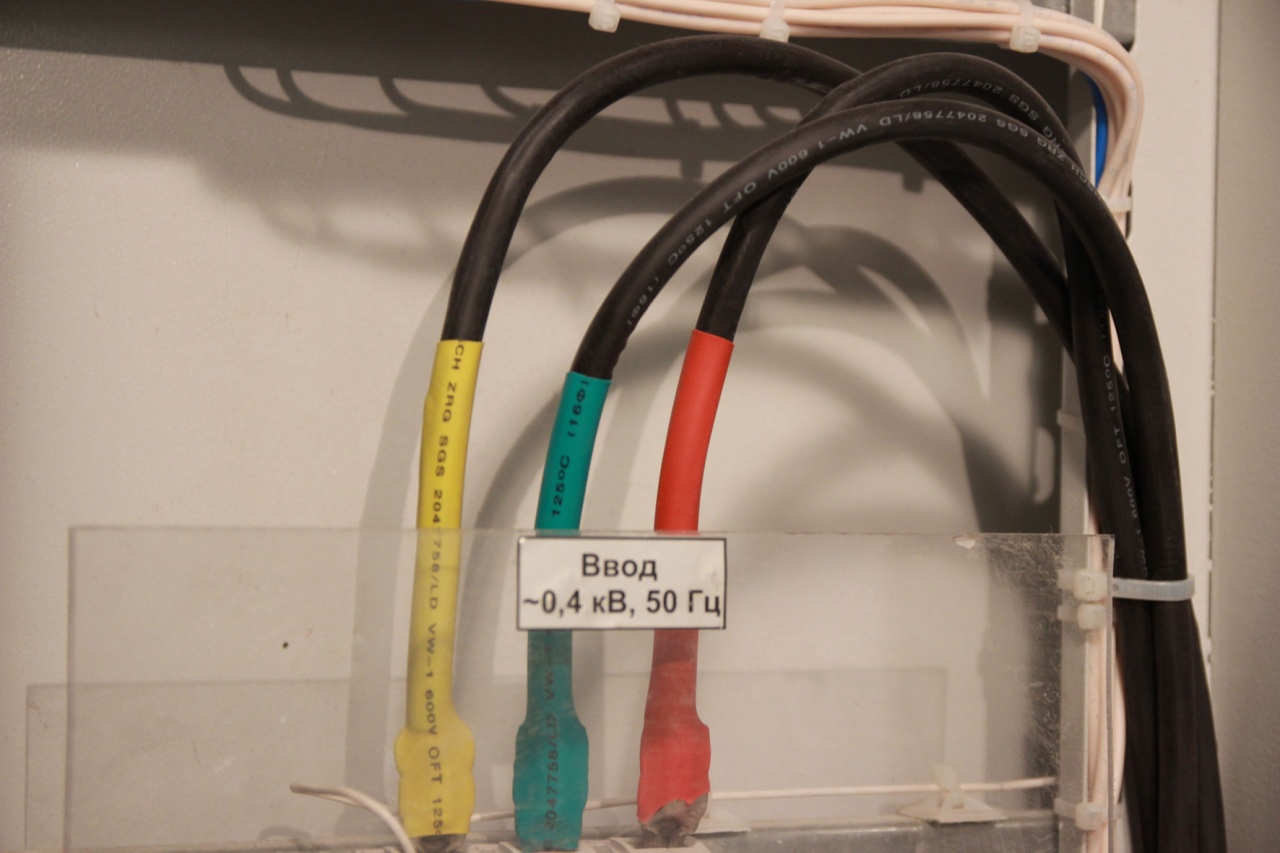

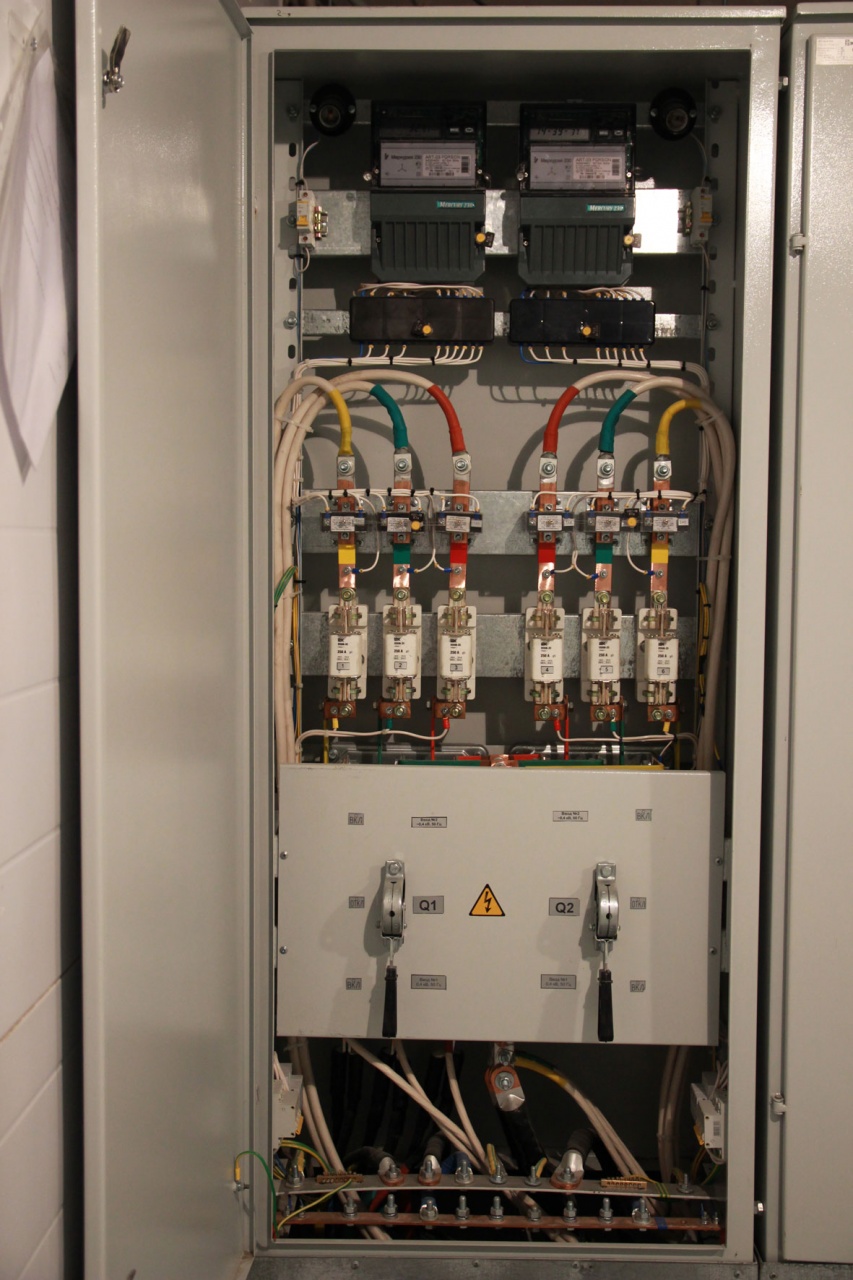

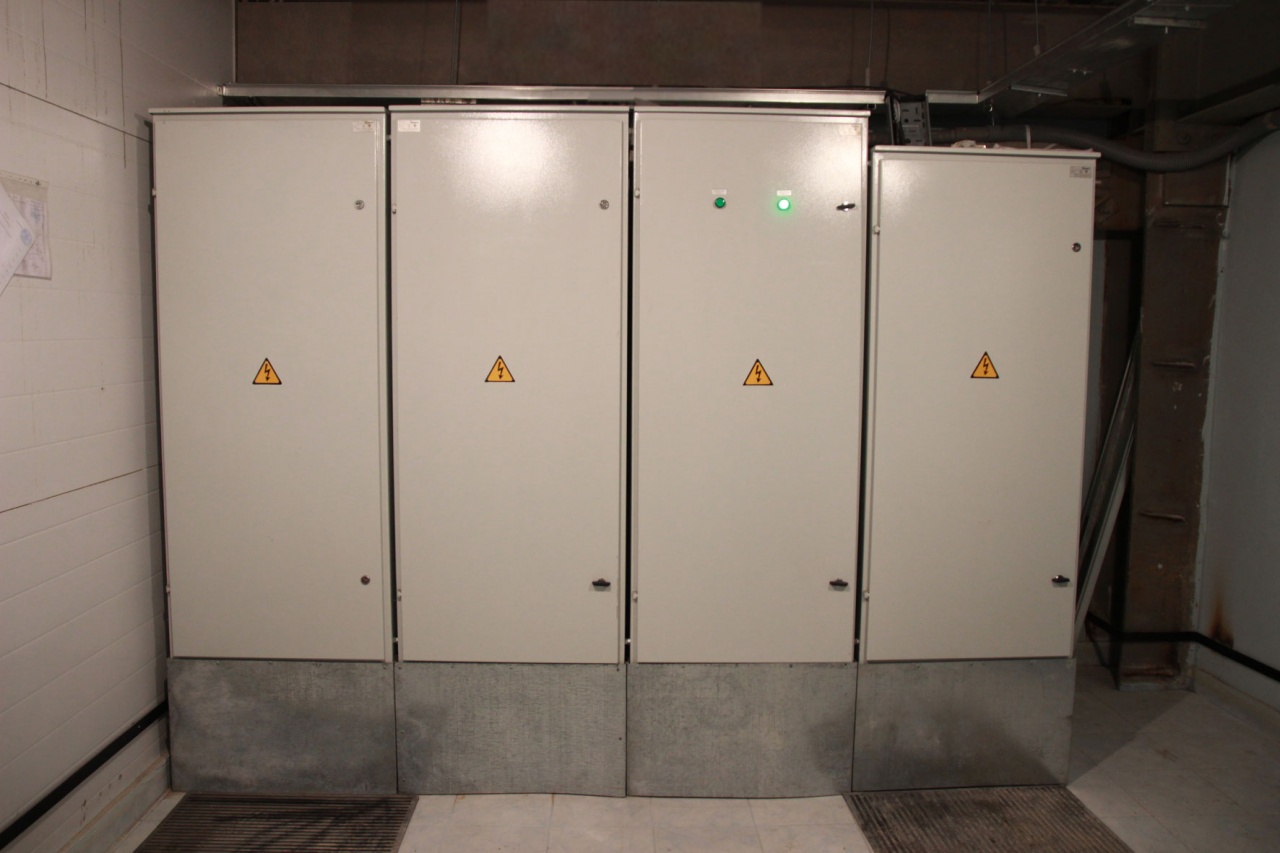

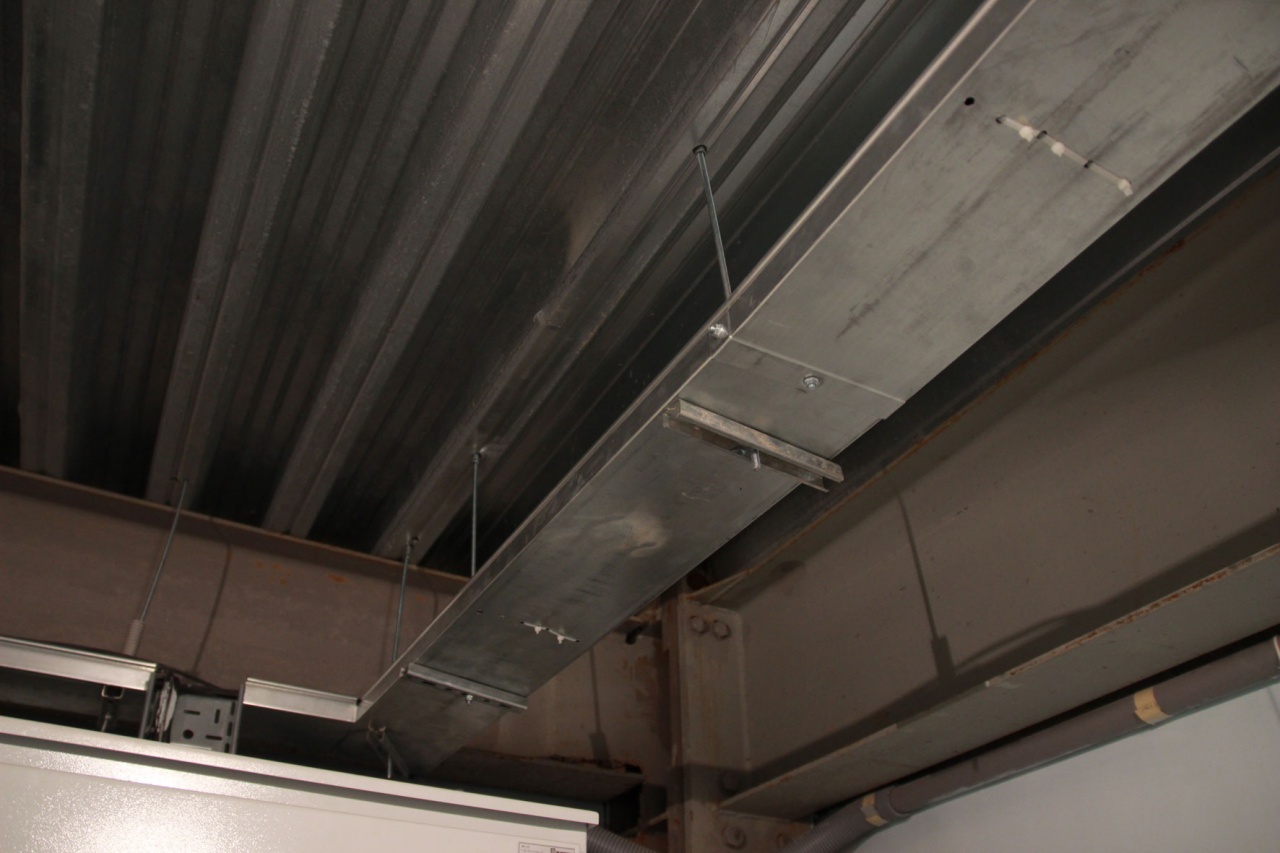

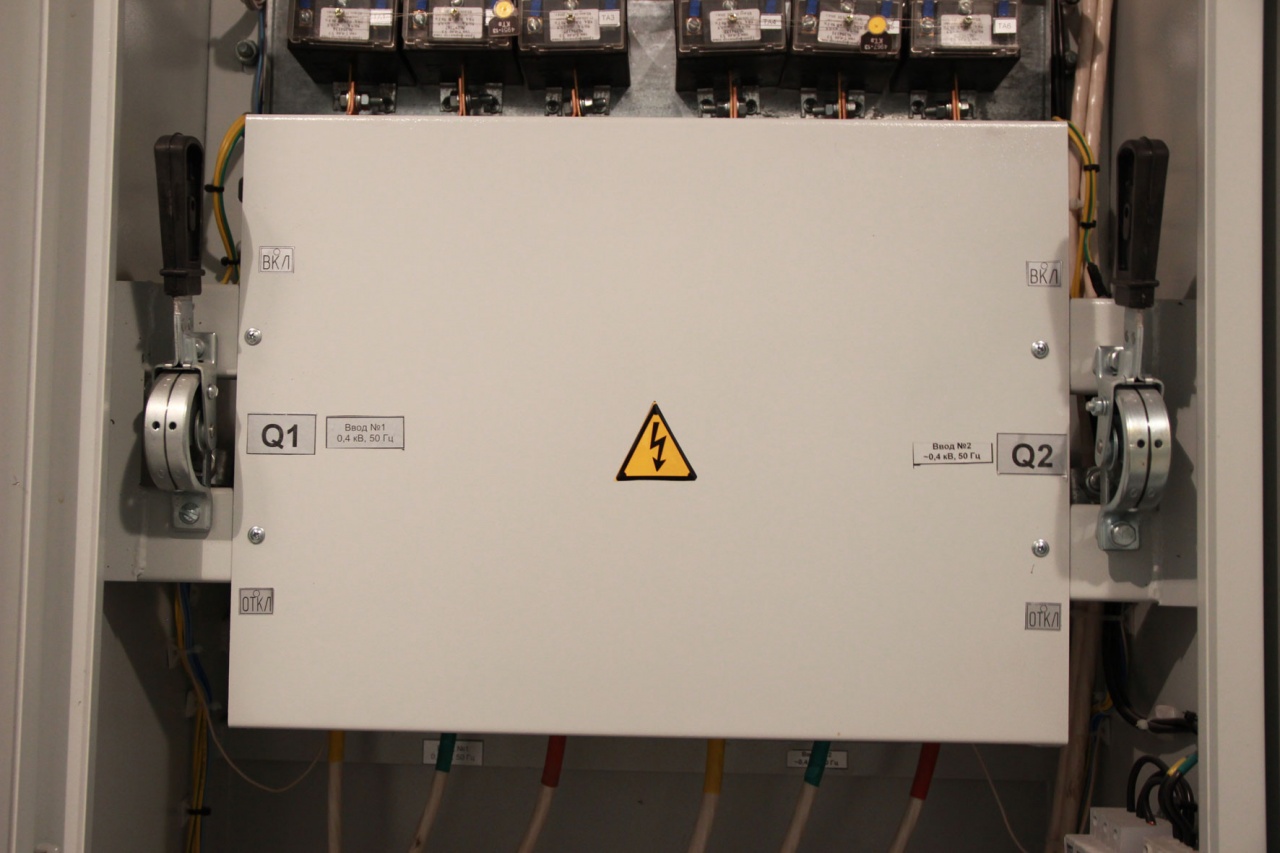

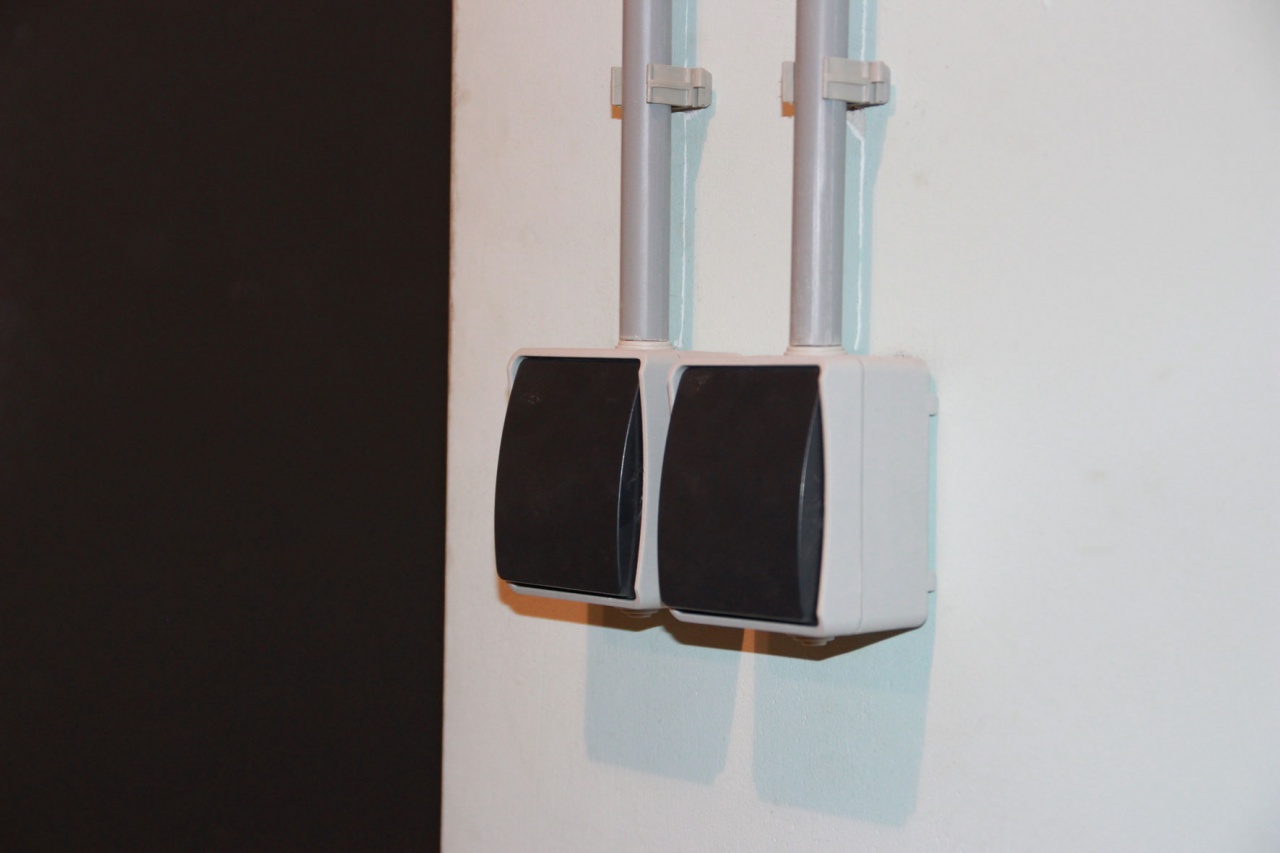

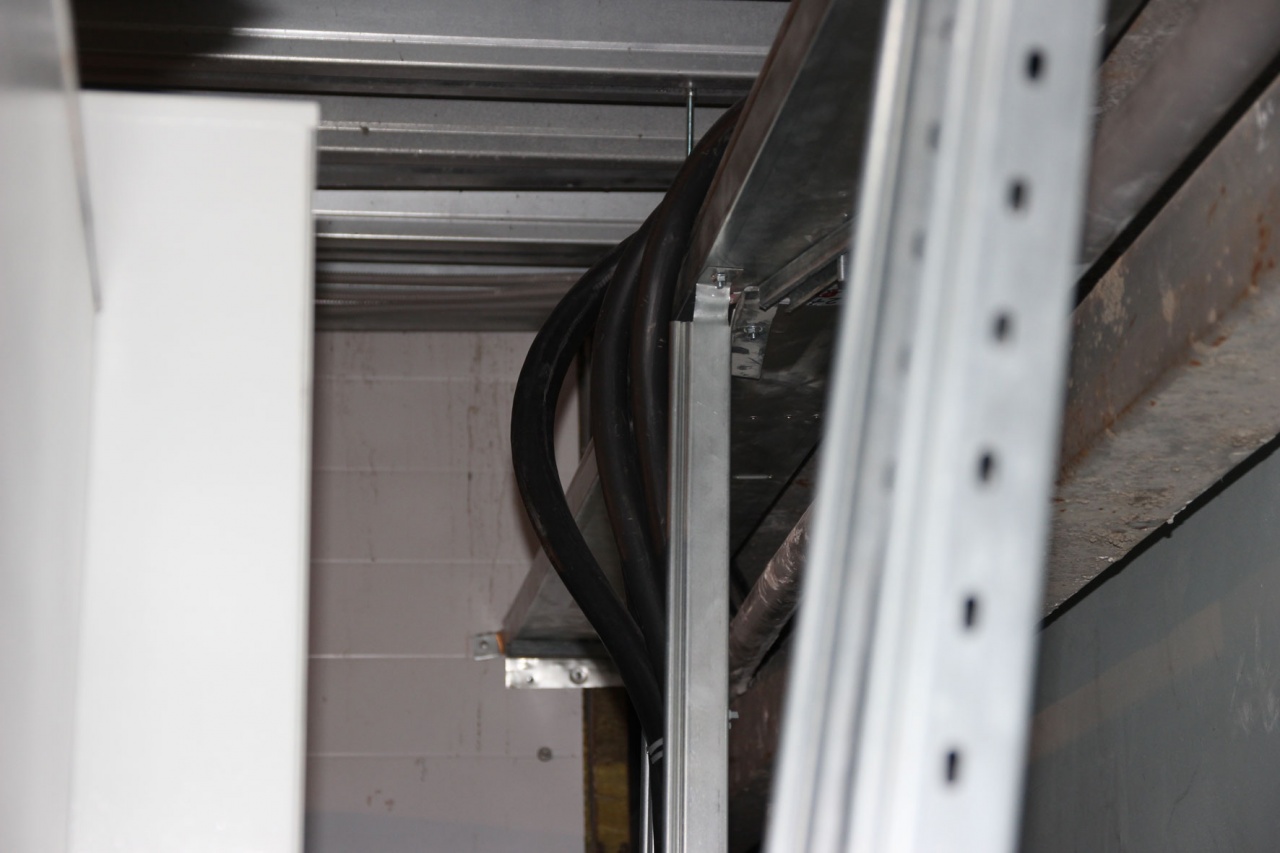

Электрощитовая:
Электроснабжение торгового центра и строительство ПС 6/0,4 кВ
Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ Электроснабжение торгового центра и строительство ПС 6/0,4 кВ
