Источники света
30 октября 2009
Классификация ламп
Тепловые источники света
           Лампы накаливания
           Галогенные лампы
Газоразрядные источники света
           Лампы люминесцентные ртутные
           Ртутные лампы высокого давления
           Лампы смешанного света ДРВ
           Натриевые лампы высокого давления
           Металлогалогенные лампы
Полупроводниковые источники света

Классификация ламп
Все источники света условно можно разделить на 3 группы:
- тепловые источники света:
           а) стандартные лампы накаливания;
           б) галогенные лампы накаливания;
– газоразрядные источники света:
           а) ртутные лампы;
           б) натриевые лампы;
           в) металлогалогенные лампы;
           г) ксеноновые, неоновые и т.д.;
– полуповодниковые источники света:
           а) светодиоды

Тепловые источники света

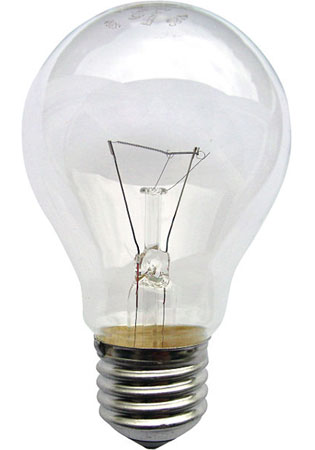

Лампы накаливания
Источники света В настоящий момент такие источники света являются наименее эффективными (с экономической точки зрения), но благодаря своему тёплому свету и дешевизне эти лампы - всё ещё самые распространённые источники света.
Основные преимущества ламп:
- дешевизна и компактность;
- нет необходимости в пускорегулирующей аппаратуре (ПРА);
- мгновенное включение;
- хорошая цветопередача (Ra 100).

Главные недостатки:
- низкая светоотдача (всего 5 % потребляемой электроэнергии преобразуется в свет);
- малый срок службы (всего 1000 часов);
- большое тепловое излучение.

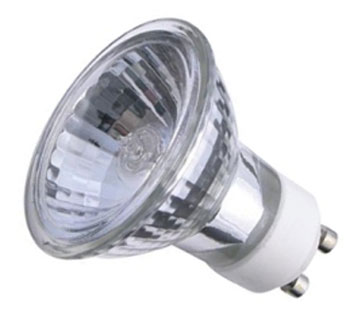

Галогенные лампы
Источники света Галогенные лампы появились впервые в 1959 году в США и СССР. Достоинством галогенных ламп являются неизменно яркий свет, великолепная цветопередача, обеспечивающая красивые, «сочные» оттенки, и возможность создания любых световых эффектов. Предметы из стекла, хрусталя и металла, освещенные галогенными лампами, блестят ярче и притягательнее. Огромный выбор галогенных ламп предоставляет свободу в выборе вариантов освещения, когда важную роль играет не только функциональность, но и комфортное и равномерное освещение помещения. По сравнению с лампами накаливания, галогенные лампы имеют более высокую цветовую температуру (до 3100 К), благодаря чему их свет имеет более сочные и яркие цвета.

Преимущества по сравнению с обычными лампами накаливания:
– более долгий срок службы – в 2,3 раза по сравнению с обычными лампами накаливания;
– более высокая световая отдача;
– более высокая цветовая температура (до 3100 К);
– более компактны, миниатюрны;
– сохранение светового потока на протяжении всего срока службы

Газоразрядные источники света
Все газоразрядные лампы можно условно разделить на две группы:
- газоразрядные лампы низкого давления (например, люминесцентные лампы);
- газоразрядные лампы высокого давления (например, ДРЛ и ДНаТ).

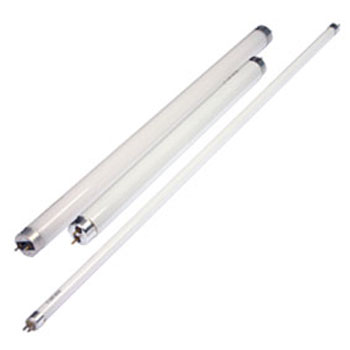

Лампы люминесцентные ртутные низкого давления
Источники света Принцип действия люминесцентных ламп

Люминесцентные лампы являются газоразрядными лампами низкого давления. Независимо от исполнения (т.е. внешнего вида колбы) принцип их действия неизменен.

Стеклянная трубка заполняется парами ртути под низким давлением. Внутренняя стенка колбы покрывается люминофором, который начинает светиться под воздействием ультрафиолета. На концах стеклянной трубки находятся электроды. Если на них подать напряжение, то пары ртути начинают испускать ультрафиолетовое излучение. Само это излучение не видимо, но оно воздействует на люминофор, который и превращает ультрафиолетовое излучение в видимое. Цвет света от люминесцентной лампы может быть различных оттенков (тёплым или холодным), в зависимости от вида используемого люминофора.

Преимущества:
– высокая экономичность;
– срок службы от 8000 до 16000 часов

Недостатки:
- для работы лампа требует запускающее устройство (ПРА);
- световой поток зависит от температуры окружающей среды;
- у ламп самых простых модификаций коэффициент цветопередачи не высок – Ra около 60-70;
- в лампах содержится ртуть – очень ядовитый металл, что делает их экологически опасными;
- относительно большие габариты ламп.

Лампы газоразрядные высокого давления
Основная область применения газоразрядных ламп – осветительное оборудование, требующее компактных источников света, высокой светоотдачи и долгого срока службы.

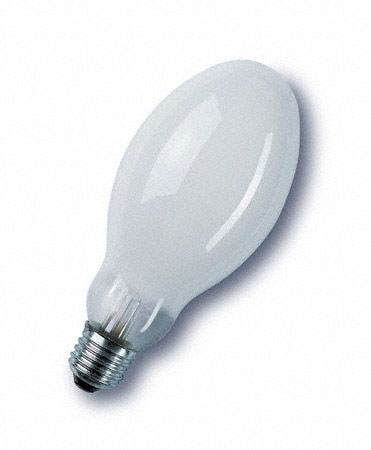

Ртутные лампы высокого давления
Источники света Основные характеристики ртутных ламп высокого давления
Преимущества: - высокая светоотдача (50 лм/Вт);
- долгий срок службы (до 12000 часов);
- приемлемый для промышленного и уличного освещения индекс цветопередачи (Ra 45-50);
- световые параметры в незначительной степени зависят от температуры внешней среды;
- цветовая температура 4200 К обеспечивает холодный белый дневной свет. Недостатки: - для работы лампы необходимо ПРА;
- долго запускается;
- исключен пуск горячей лампы, повторное включение возможно только после остывания горелки.

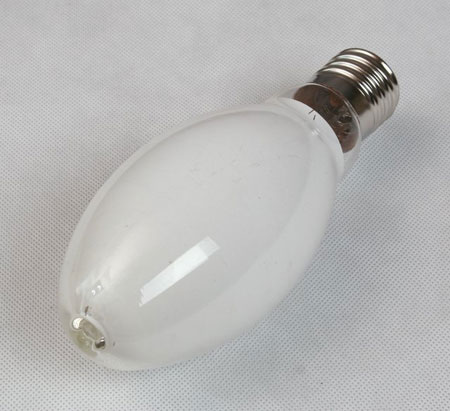

Лампы смешанного света ДРВ
Источники света Основное преимущество ламп данного вида – отсутствие необходимости в ПРА, лампа «работает» напрямую от сети 220 Вольт. Вместе с тем основные свойства ртутных ламп сохранены:
- энергосбережение (светоотдача 23 лм/Вт);
- улучшенная цветопередача (Ra 65).
Сфера применения ламп смешанного типа – уличное и промышленное освещение, где наиболее перспективным их использованием является замена ламп накаливания в целях экономии электроэнергии.

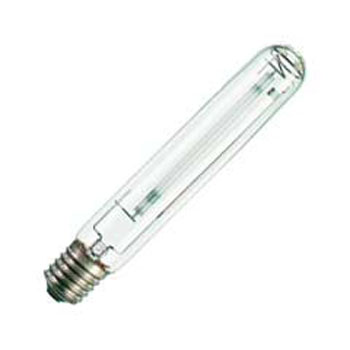

Натриевые лампы высокого давления
Источники света Название данного вида лампы указывает на то, что свечение создаётся электрическим разрядом в парах натрия. По сути, - это металлогалогенная лампа.

Основные характеристики натриевых ламп высокого давления

Преимущества:
- очень высокая светоотдача (100-150 лм/Вт);
- время загорания лампы меньше, чем у ДРЛ (5-7-минут);
- большой срок службы (до 20000 часов). Недостатки:
- для работы лампы необходим ПРА;
- низкий индекс цветопередачи (Ra 25).
Цветовая температура натриевых ламп 2000 К (свет лампы тёплый, жёлтых оттенков). Лампы с таким уровнем цветопередачи нельзя использовать для внутреннего освещения. Исследования показали, что контрастная чувствительность и острота зрения именно при жёлтом свете имеют наибольшее значение. Свет этих ламп очень хорошо применим для освещения дорог, магистралей, туннелей, стоянок. Жёлтый свет ламп обеспечивает улучшенную видимость в тумане и дымке. Характеристики ламп позволяют утверждать, что замена ртутных ламп в уличном освещении на натриевые целесообразна как экономически, и по показателям уровня освещённости (уровень освещённости повышается на 80%).

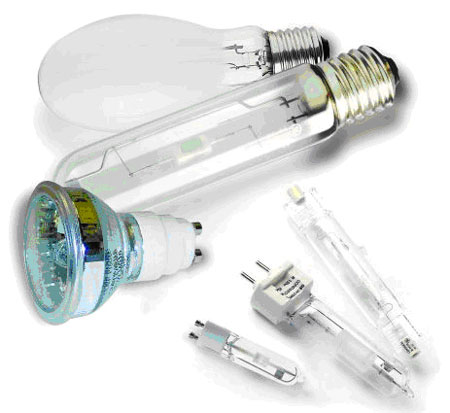

Металлогалогенные лампы
Источники света Принцип действия металлогалогенных ламп практически такой, как у ртутных ламп высокого давления. Первичный источник излучения – та же горелка из кварца (иногда используются и керамические горелки), наполненная инертными газами и ртутью. Но в отличие от ламп ДРЛ, где видимый свет создаётся благодаря нанесённому на колбу люминофором, в металлогалогенных лампах это происходит благодаря специальным светоизлучающим добавкам (соединения натрия, скандия, галлия, индия с редкоземельными элементами – диспрозия, гольмия и т.д.). Основные характеристики металлогалогенных ламп

Преимущества:
- высокая экономичность (светоотдача 70-90 лм/Вт);
- отличная цветопередача (в зависимости от модели может составлять Ra 80-90);
- возможность создания светильников с высоким КПД: у металлогалогенной лампы свет создаётся в пространстве, размером с монету, что позволяет максимально его использовать (сфокусировать и направить в заданном направлении);
- возможность создания заданных характеристик света – один тип ламп может иметь несколько цветовых температур;
- стабильные характеристики в течение всего срока службы лампы. Недостатки:
- высокая стоимость;
- большое время старта (до 10 минут);
- необходимость специального зажигающего устройства.

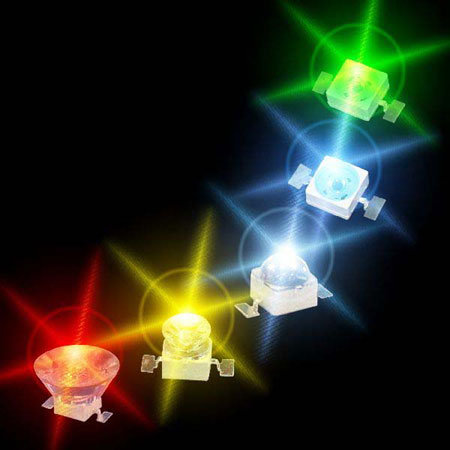

Полупроводниковые источники света
Источники света В самом конце 20-го века появились полупроводниковые источники света или светоизлучающие диоды (светодиоды).

В светодиодах используется принцип генерации света при прохождении электрического тока через границу полупроводникового и проводящего материалов. Светодиоды (иностранное обозначение — LED, Lighting Emitted Diode) — наиболее развивающееся направление в области источников света. Сейчас созданы светодиоды практически всех цветов радуги — от красного до фиолетового, а также диоды, излучающие в инфракрасной области. К производству светодиодов приступили мировые лидеры в области источников света Osram и Philips.

В настоящее время параметры светодиодов массового производства следующие: световая отдача белых - до 25 лм/Вт (выше, чем у ламп накаливания общего назначения и большинства галогенных ламп), красных и зеленых — более 30 лм/Вт, срок службы – 50000 часов, единственно, что наблюдается спад светового потока. На лабораторных образцах белых светодиодов световая отдача равна 125 лм/Вт.

Преимущества светодиодов:
- большой срок службы;
- высокая надежность;
- очень высокая устойчивость к внешним воздействующим факторам (окружающей температуре, влажности, механическим нагрузкам);
- малые габариты;
- высокий коэффициент использования светового потока;
- полная экологическая безопасность из-за отсутствия ртути и стекла;

Недостатками светодиодов:
- малая единичная мощность, приводящая к необходимости использования большого их количества для создания необходимых уровней освещенности;
- низкое напряжение питания, требующее включения светодиодов только со специальными понижающими трансформаторами и выпрямителями;
- довольно высокая цена.
