Функции светильника
Назначение светильника
Выбор светильника
Выбор светильника по светотехническим показателям
           Классификация и определения
           Светильники с узкой кривой сил света
           Светильники со средней кривой сил света
           Светильники с широкой кривой сил света
           Светильники прямого света
           Светильники рассеянного света
           Светильники отраженного света
           Комплектные осветительные устройства
           Примерный набор светильников для дома
Как лучше расположить светильники
           Две системы освещения
           Способы расстановки светильников
           Оптимальное расстояние между светильниками
           Выбор высоты подвеса
           Расположение светильников относительно рабочих мест

Функции светильника

Самая обязательная функция светильника - обеспечить надежную работу главной его части – лампы, т.е. подать электрическое питание непосредственно к ней или через пускорегулирующий аппарат (ПРА). При необходимости защитить ее от механического повреждения, в том числе от вандализма и неблагоприятных воздействий внешней среды по температуре, влажности, давлению и др.

Еще одна важная функция светильника состоит в способности не просто светить, а создавать комфортное и экономичное освещение за счет перераспределения светового потока в нужных направлениях с помощью отражателя или рассеивателя. При этом достигается повышение уровня освещенности на рабочем месте, создается благоприятное распределение яркости в поле зрения и ограничивается слепящее действие. Некоторые светильники снабжаются фильтрами для изменения цветности освещения или подавления избыточного УФ или ИК излучения ламп.

Наконец, в случаях, когда светильник становится элементом дизайна, архитектурной композиции пространства, он должен нести декоративные и эстетические функции.

Назначение светильника

Это ключевой момент в начальной стадии выбора светильника. Каждый светильник разрабатывается для применения в жилых, общественных или промышленных зданиях, на улице или в парковой зоне.

Он может быть предназначен для установки в подвесных потолках (встроенный светильник), на обычных потолках (потолочный светильник), на подвесах к потолку (подвесной светильник), на стене (настенный светильник или бра), на полу (напольный светильник) или на столе (настольный светильник местного освещения).

Специальные светильники выпускаются для применения в различных по влажности и запыленности средах, а также с учетом угрозы механического разрушения (например, в спортивных или игровых залах) и с защитой от вандализма. Некоторые светильники специально предназначены для выполнения определенной зрительной работы, например, для рабочих мест, оснащенных компьютерами.

Все эти данные приведены в технической документации, каталогах или в виде условных обозначений и графических знаков на светильниках в соответствии с нормами или стандартами. Они сразу сокращают область поиска нужного осветительного прибора.

Выбор светильника

На корпусе светильника и в каталогах должны быть также приведены обозначения, характеризующие его электрические параметры, степень электрической защиты, возможность установки на сгораемых основаниях, а также знаки качества на соответствие общеевропейским или национальным стандартам. При осмотре светильника нужно обязательно проверить его работоспособность, надежность крепления деталей, особенно патронов, легко ли устанавливается лампа в патроне и с каким трудом можно добраться до лампы и внутренних поверхностей, требующих регулярной очистки. Полезно знать, что более твердые материалы с гладкой поверхностью меньше загрязняются и проще моются или очищаются.

Конечно, перед выбором светильника хорошо иметь общее представление о том, какое освещение хотелось бы создать по насыщенности, направленности света, условиям ограничения слепимости, по цветности, контрастности, форме и размерам светящих элементов в интерьере, и насколько важны требования по энергоэкономичности. При более ответственном выборе нужно иметь, по крайней мере, дизайн-набросок интерьера со светильниками.

Выбор светильника по светотехническим показателям
           Классификация и определения
           Светильники с узкой кривой сил света
           Светильники со средней кривой сил света
           Светильники с широкой кривой сил света
           Светильники прямого света
           Светильники рассеянного света
           Светильники отраженного света
           Комплектные осветительные устройства
           Примерный набор светильников для дома

Классификация и определения

К светотехническим показателям светильника относятся кривые сил света, соотношение световых потоков, посылаемых вниз и вверх, коэффициент полезного действия, защитный угол и яркости в зоне углов слепящего действия.

Кривые сил света отличаются по своей форме. По этому признаку существуют различные классификации, которые упрощенно делят все светильники на 3 группы:
– узкого (концентрированного или глубокого) светораспределения;
– среднего или диффузного светораспределения;
– широкого светораспределения.

По соотношению световых потоков вниз и вверх в основном принято различать светильники:

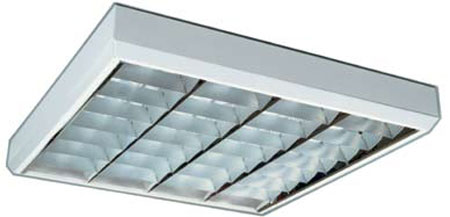

– прямого света (весь или почти весь световой поток посылается вниз, например, для потолочного светильника - на пол и, возможно, на стены);

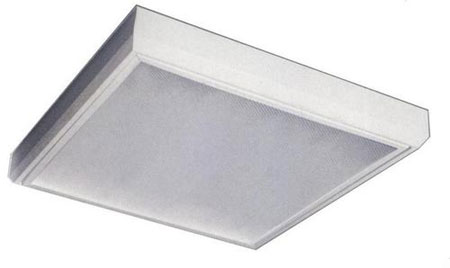

– рассеянного света (доли светового потока вверх и вниз приблизительно одинаковы, например, как у хрустальной люстры);

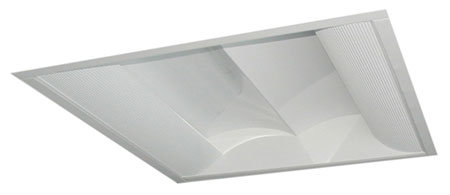

– отраженного света (весь или почти весь световой поток направляется наверх, например, для подвесного светильника - на потолок и, возможно, на верхнюю часть стен).

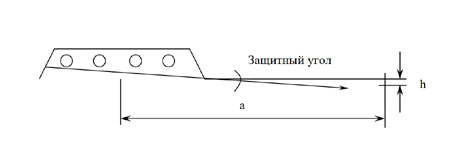

Защитный угол и яркости светильника в зоне углов 60 - 90° характеризуют степень защиты от слепящего действия. С увеличением защитного угла и уменьшением значений яркости слепящее действие снижается. Яркостные кривые приводятся в некоторых зарубежных каталогах вместе с допустимыми кривыми, например, по стандарту в зависимости от относительного удаления светильника от наблюдателя a/hs.

Светильники Коэффициент полезного действия (КПД) - это главный обобщенный показатель экономичности светильника. Он определяет долю светового потока лампы, вышедшую из светильника в освещаемое пространство. При прочих равных характеристиках увеличение КПД, например, в 2 раза означает возможность снижения мощности ламп тоже почти в 2 раза при той же освещенности в помещении.

Светильники с узкой кривой сил света

Для общего освещения эти светильники целесообразнее применять в высоких помещениях. Характерные черты освещения: высокая контрастность, выраженная направленность освещения, резкие тени, вероятность прямой слепимости - пониженная, а отраженной блескости - повышенная, преимущественное освещение горизонтальных поверхностей, хорошая экономичность. Для смягчения освещения желательна светлая отделка поверхностей помещения, в том числе потолка. Небольшие светильники, например, с зеркальными галогенными лампами используются для создания акцентированной подсветки плоских и объемных объектов освещаемого пространства (небольшие картины, скульптуры, цветочные вазы, разнообразные товары или экспонаты в витринах). Световые пятна имеют обычно форму круга или эллипса. Такие светильники направленного света часто устанавливаются на шинопроводах и являются излюбленным средством светодизайнера.

Светильники со средней кривой сил света

Оптимальны для создания общего освещения в помещениях жилых и общественных зданий с обычной высотой. Световая среда характеризуется сбалансированным распределением яркости, более мягкими светотеневыми переходами, хорошей насыщенностью светом, умеренной контрастностью. К этому классу приборов можно отнести такие, как светильники с кривой силы света типа «bam ing» (летучая мышь), имеющих пониженную прямую и отраженную блескость, специально предназначенные для освещения офисов, оборудованных компьютерами.

Светильники с широкой кривой сил света

Целесообразнее применять для общего освещения помещений с пониженной высотой при отсутствии затеняющего оборудования. Особенности создаваемой световой среды: хорошее освещение вертикальных и наклонных поверхностей, повышенная насыщенность светом, выраженная направленность светового потока, невысокая вероятность отраженной блескости на горизонтальной поверхности, хорошая равномерность распределения освещенности. Требуется повышенное внимание к ограничению прямой слепимости и к расположению светильников по отношению к рабочим местам. Светлая отделка стен снижает контрастность освещения и слепящее действие.

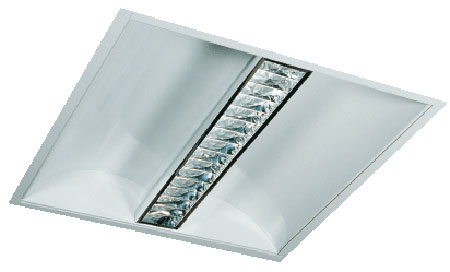

Светильники прямого света

Светильники Это могут быть потолочные или встроенные в потолок светильники общего освещения, предназначенные для помещений с невысокими потолками. Освещение характеризуется высокой экономичностью. Для выравнивания яркостей между светильником и потолком и смягчения теней целесообразно иметь среднюю или широкую кривую силы света в сочетании с хорошими отражающими свойствами всех поверхностей помещения. Эти светильники так же отличаются высокой экономичностью при создании местного освещения для чтения и работы (настольные, напольные или настенные, в том числе прикроватные светильники) или при подсветке картин скульптур и других экспонатов.

Светильники рассеянного света

Светильники При средней или широкой кривой силы света эти светильники оказываются чаще всего наиболее оптимальными для общего освещения по условиям создания высокого светового комфорта и энергоэкономичности. Как правило, эти светильники имеют наиболее высокий КПД. Освещение отличается выровненным соотношением яркостей пола, рабочих поверхностей, стен и потолка, мягкими тенеобразующими свойствами, повышенной насыщенностью светом и небольшой вероятностью появления отраженной блескости. При использовании прозрачных плафонов или открытых ламп (например, в хрустальных люстрах) следует считаться с возможностью возникновения повышенной прямой слепимости. Темная отделка поверхностей помещения, особенно потолка и стен, приводит к существенному увеличению мощности ламп, более высокой контрастности и слепимости. К светильникам рассеянного света можно также отнести встроенные или пристроенные к мебели светильники комбинированного света, создающие местное освещение за счет части потока направляемого вниз, и общее освещение светом, отраженным от потолка.

Светильники отраженного света

Светильники Идеальные светильники для создания наиболее комфортного общего освещения интерьеров. Характерные особенности создаваемой световой среды: почти полное отсутствие отраженной блескости. гарантированное обеспечение требований норм по ограничению показателей ослепленности и дискомфорта, очень высокая равномерность освещения, хорошая насыщенность светом, естественная согласованность с архитектурой интерьера и хорошее сочетание с верхним или боковым дневным светом. Для повышения экономичности освещения требуется отделка потолка с максимально высоким коэффициентом отражения. При необходимости снять некоторую монотонность, Светильники«оживить» освещение и повысить его контрастность вводятся световые акценты с помощью светильников направленного света и бра с рассеивателями. К светильникам отраженного света можно также отнести светильники с вторичными варящими» отражателями, которые обеспечивают такую же комфортность освещения при более низких коэффициентах отражения потолка.

Комплектные осветительные устройства

Это своеобразный осветительный «конструктор» с набором сопрягаемых между собой с помощью соединительных элементов одинаковых или различных по источникам света и светотехническим характеристикам светильников. С помощью такого «конструктора» создаются различные композиционные структуры светодизайна и одновременно эффективно решаются разнообразные светотехнические задачи с регулированием соотношений прямых и отраженных потоков, цветности и направленности освещения. К комплектным осветительным устройствам относят также новейшие системы с применением светопроводящих каналов в виде волоконно-оптических жгутов, или зеркальных полых щелевых световодов, или полых световодов с тонкой полупрозрачной призматической пленкой полного внутреннего отражения.

Примерный набор светильников для дома

Для общей комнаты, гостиной или столовой:
– подвесной многоламповый светильник рассеянного света; источники света: лампы накаливания ЛН. компактные люминесцентные лампы КЛЛ с улучшенной цветопередачей или галогенные лампы накаливания ГЛН (определение необходимого количества светильников, ламп и их мощности см. в следующем разделе);
– напольный светильник рассеянного света в зоне чтения у кресла или дивана или в зоне приема гостей у журнального статика или камина ( количество светильников зависит от площади и планировки помещения);
– настольные, настенные или встроенные в мебель декоративные светильники для создания световых акцентов (подсветка картин, фарфора, хрусталя, цветочных композиций и других украшений).

Необходим тщательный подбор светильников по стилю, увязанному с общим оформлением интерьера. Для облегчения этой задачи выпускаются гарнитуры светильников.

Для детской комнаты:
– подвесной светильник рассеянного или отраженного света с большим рассеивателем и дополнительной декоративной функцией; источники света: ЛН или КЛЛ;
– настольный светильник прямого света с КЛЛ;
– прикроватный светильник рассеянного или отраженного света для дежурного освещения; источники света: ЛН или КЛЛ;
– КЛЛ должны быть тепло-белого света с индексом цветопередачи не менее 90 я с высокочастотным питанием от электронного ПРА.

Для спальни:
– подвесной светильник рассеянного света с дополнительной декоративной функцией или скрытно расположенный светильник отраженного света с ЛН или ГЛН;
– прикроватные ночники с КЛЛ;
– прикроватные настенные светильники прямого света с КЛЛ или линейными трубчатыми люминесцентными лампами (ЛЛ) мощностью до 20-25 Вт,
– настенный или встроенный в мебель светильник прямого или рассеянного света у зеркала туалетного столика с ГЛН.

Все люминесцентные лампы должны быть тепло-белого света с индексом цветопередачи не менее 80 и питанием от высокочастотного ПРА.

Для кабинета:
– потолочный или подвесной светильник рассеянного или прямого света; источники света: ГЛН, ЛН, ЛЛ или КЛЛ;
– настольный светильник рассеянного света с ГЛН, ЛН или КЛЛ с пониженной яркостью рассеивателя или затенителя;
– настенный светильник небольшой мощности для оформления интерьера и дежурного освещения; источники света: ГЛН, ЛН или КЛЛ.
Все люминесцентные лампы должны быть тепло-белого или нейтрально-белого света с индексом цветопередачи не менее 80 и питанием от высокочастотного ПРА.

Для кухни:
– подвесной (над обеденным столом) светильник прямого или рассеянного света с КЛЛ, ГЛН или ЛН;
– пристроенный или встроенный в мебель светильник прямого света с ЛЛ или КЛЛ для освещения рабочих поверхностей, в зоне приготовления пиши;
– пристроенный к мебели скрытно расположенный светильник отраженного света с ЛЛ;
– настенный светильник с КЛЛ декоративного назначения и для дежурного освещения.

Требования к люминесцентным лампам: нейтрально-белого или тепло-белого света с индексом цветопередачи не менее 90, желательно с питанием от ВЧ ПРА. Светильники, расположенные в зоне приготовления пиши и в непосредственной близости от раковины или плиты, должны иметь пылевлагозащнтное исполнение.

Для ванной и туалета:
– настенный или встроенный в мебель светильник для освещения места у зеркала; источники света: ЛЛ, КЛЛ, ГЛН или ЛН;
– настенный или потолочный светильник рассеянного света для общего освещения с ГЛН или КЛЛ.
Требования к люминесцентным лампам: тепло-белый свет, индекс цветопередачи не менее 90. Светильники, расположенные в непосредственной близости от ванной, душа или раковины, должны иметь брызго- или струезащищенное исполнение.

Для прихожей:
– потолочный или настенный светильник прямого или рассеянного света с КЛЛ, ГЛН или ЛН для общего освещения;
– настенный или встроенный в мебель светильник для освещения места у зеркала с ГЛН или КЛЛ;
– светильник с КЛЛ для дежурного освещения с дополнительной декоративной функцией.

Как лучше расположить светильники
           Две системы освещения
           Способы расстановки светильников
           Оптимальное расстояние между светильниками
           Выбор высоты подвеса
           Расположение светильников относительно рабочих мест

Две системы освещения

В соответствии с этой системой светильники располагаются обычно только в верхней зоне и освещают все поверхности помещения (в том числе рабочие) в целом. Такая система создает условия наиболее благоприятные для зрительной работы и по принципу освещения согласуется с естественным светом, создаваемым внутри помещения. Однако, при необходимости создания высоких уровней освещенности для реализации этой системы требуются слишком большие затраты.

Комбинированное (общее - местное) освещение
В соответствие с этой системой светильники местного освещения, располагаемые в непосредственной близости от освещаемой зоны (рабочий стол, картина, зеркало и др.), создают до 9/10 требуемой освещенности. Светильники общего освещения служат при этом для ориентировки, передвижения и общения людей, расширения архитектурного пространства и снижения зрительного утомления (за счет смягчения яркостных контрастов в поле зрения). К преимуществам этой системы относятся возможность выбора наиболее удобного для работы направления светового потока, экономичность и простота обслуживания светильников местного освещения.

Способы расстановки светильников

Равномерное расположение
Светильники общего освещения располагаются по всему помещению с одинаковым интервалом (рис.7.1) по углам прямоугольника (прямоугольное размещение), треугольника (шахматное размещение) или линиями. Такому расположению соответствует достаточно равномерное распределение освещенности и относительно свободное расположение рабочих мест. Локализованное расположение
Расположение светильников при этом увязывается с расстановкой мебели, оборудования и рабочих мест. Такой способ часто используется в интерьере для разделения различных по своим функциям зон помещения). При таком расположении можно создавать пониженные уровни освещенности в зонах отдыха и передвижения людей и уменьшить по сравнению с равномерным расположением расходы на освещение.

Оптимальное расстояние между светильниками

При слишком близком расстоянии между светильниками общего освещения уменьшаются уровни освещенности в угловых зонах помещения, увеличивается необходимое количество светильников и вероятность создания прямой и отраженной блескости. Возможность нежелательных затенений при этом и контрастность освещения уменьшаются. При чрезмерных расстояниях создаются провалы в освещенности в пространстве между светильниками. Оптимальные расстояния установлены на основании требований к равномерности освещения и экономичности. Они приводятся в виде отношения этого расстояния к высоте подвеса светильника над уровнем расчетной (рабочей) плоскости,т.е. относительного оптимального расстояния - S, которое зависит в основном от формы кривой силы света в нижней полусфере. Для светильников с узким светораспределением S = 0,6 - 1.0, средним - S= 1,0 - 1.5, широким - S = 1,5 - 2,5. В каталогах иногда приводятся значения S для конкретных типов светильников. Зная значение S, можно определить расстояние между светильниками: / = S • hnoдвеса. Расстояние от светильников до ближайшей стены обычно принимается в 2 и более раза меньшим.

Выбор высоты подвеса

При большой высоте подвеса светильников снижается их слепящее действие и возможно использование меньшего количества светильников с лампами большей мощности, что выгодно по экономическим соображениям. При снижении высоты подвеса повышается коэффициент использования осветительной установки. улучшаются условия для обслуживания светильников но, вместе с тем, требуется в некоторых случаях применять дополнительные меры электробезопасности и считаться с повышенным риском преднамеренного или случайного разрушения светильника. Если обслуживание светильника предполагается проводить с лестницы или стремянки, то высота его подвеса над уровнем пола по требованиям техники безопасности должна быть не более 5 м. В помещениях общественных и жилых зданий высотой около 3 м светильники обычно устанавливаются непосредственно на потолке или на свесе длиной до 0,5 м. Для светильников отраженного света рекомендуется эту длину принимать равной 1/5 высоты помещения. Если высота подвеса светильника вдвое больше длины помещения, можно применять светильники без учета ограничения слепящего действия, т.е. без экранирующих решеток, рассеивателей и других, ограничивающих блескость, приспособлений.

Расположение светильников относительно рабочих мест

При неправильном расположении светильников освещение, даже при достаточной освещенности, может оказаться неудобным (дискомфортным) из-за чрезмерной прямой или отраженной блескости. затенения зоны работы корпусом или рукой человека, а также возникновения падающих теней от оборудования. По этим соображениям рекомендуют располагать светильники в стороне от рабочего места, например, по линиям прохода между столами. Наилучшее решение обычно соответствует верхнебоковому левостороннему- или двухстороннему освещению. При местном дополнительном освещении светильник, как правило, лучше располагать в секторе слева от работающего, на высоте, соответствующей максимальному размеру светового пятна, если при этом обеспечивается необходимая освещенность. При освещении вертикальных поверхностей, например, остекленных или покрытых лаком картин, светильник следует располагать на расстоянии от стены равном высоте его подвеса над уровнем верха картины.
